2.4G低功耗应用接收平均功耗计算

刘敏

2.4G产品做接收模式，想能及时收到数据又非常省电方式，像笙科的一些2.4G型号有加入wor功能，支持信号唤醒功能，比较省电，但增加了芯片成本，磐启的2.4G产品考虑性价比，通用性没有加wor功能，但在持续迭代优化2.4G的功耗，怎么做的省电，需要从很多方面去优化，系统的综合考虑，比如MCU选择低功耗的MCU，MCU降低主频，距离够用降低发射功率，选择一颗合适的2.4G型号，2.4G收、发模式功耗、休眠功耗做到比较低，休眠唤醒稳定时间、发包稳定时间和RX转TX时间减短，硬件SPI速率提高等等；

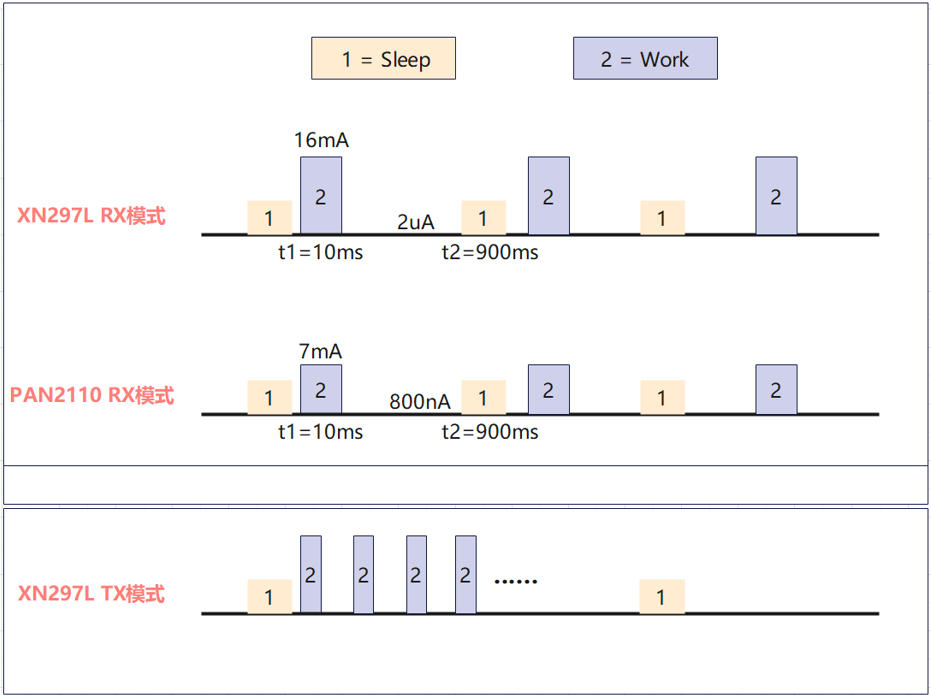

PAN1026休眠到唤醒的时间比XN297L短，不需要10ms稳定时间，配置TX或者RX模式，只需要2ms稳定时间，TX和RX的切换时间也要短一些，
PAN1026的发射准备时间短，空中有效数据率大幅提升，或者后续采用更先进工艺的芯片PAN211x，2.4G功耗做到了更低，接收模式功耗7mA,比目前的16mA小一半多。
PAN211x的休眠唤醒时间只要600us,收发切换时间73us或更短可配，1Mbps,16BYTE的发包时间才300us，比XN297L发包时间短一半，

1、锂电池/电池产品，接收端休眠模式先要测试功耗配置成功，休眠电流在5uA以下，接收端想要做到既要收数据又功耗低，需要用心跳模式，定期唤醒2.4G处于接收模式，需要根据场景考虑延时性能是否能接受，平衡调节休眠时间和接收模式时间，增加发射端一次响应的数据，多发数据包。
2、比如：电池的小夜灯，休眠时间1s，唤醒处于STP1稳定时间10ms，进入RX 300us,工作4ms,平均功耗90uA左右；带干电池的互动公仔，保证电池要用1-3年，基本流程为进入省电模式2.6S，唤醒RF等待7ms稳定，接收10ms,然后继续进入省电模式，一直这样循环，平均功耗要做到30uA。

2.4G低功耗应用接收平均功耗计算.rar (277.96 KB, 下载次数: 3329)

2024-8-23 14:41 上传

点击文件名下载附件

siyou

pan211x系列量产了没

刘敏

siyou 发表于 2025-4-26 15:11
pan211x系列量产了没

已量产

侯旭辉

PAN2110低功耗接收例程
1.将该压缩包解压到PAN211x-DK-v2.2.5\01_SDK\example_spi_3line目录下即可编译使用。（解压时需注意项目目录需和其他demo目录一致）。

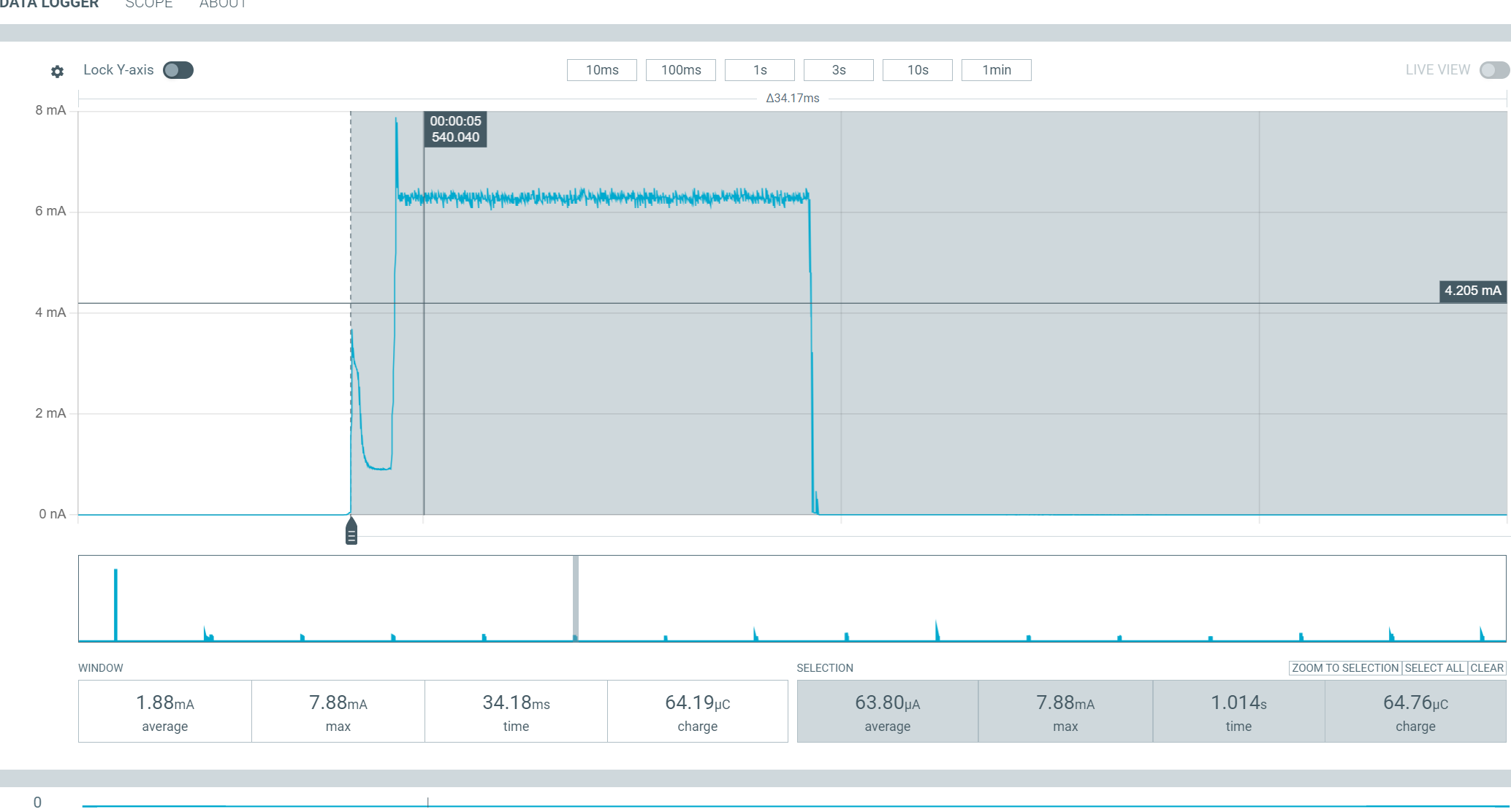

2.此例程通过配置PAN2110通过睡眠和接收模式切换，做到单射频功耗63ua。
3.参考楼主的平均功耗计算公式，代入射频睡眠功耗：0.7ua，1000ms。睡眠唤醒：1.45ma，1ms。RX：6.25ma，10ms。单射频平均功耗63ua。MCU功耗需根据实际计算。
