PAN211x产品资料

刘敏

PAN211x产品说明书V1.5.pdf (3.4 MB, 下载次数: 1832)

2025-9-15 17:28 上传

点击文件名下载附件

  //更新了说明书PAN211x只有SOP8和SOT23-8封装，QFN20封装是PAN2160型号。

PAN211x series Datasheet V1.4.pdf (1.61 MB, 下载次数: 235)

2025-9-8 09:04 上传

点击文件名下载附件

//英文规格书
推荐晶体参数：3225, 32MHz,CL=10pF，+/-10PPM

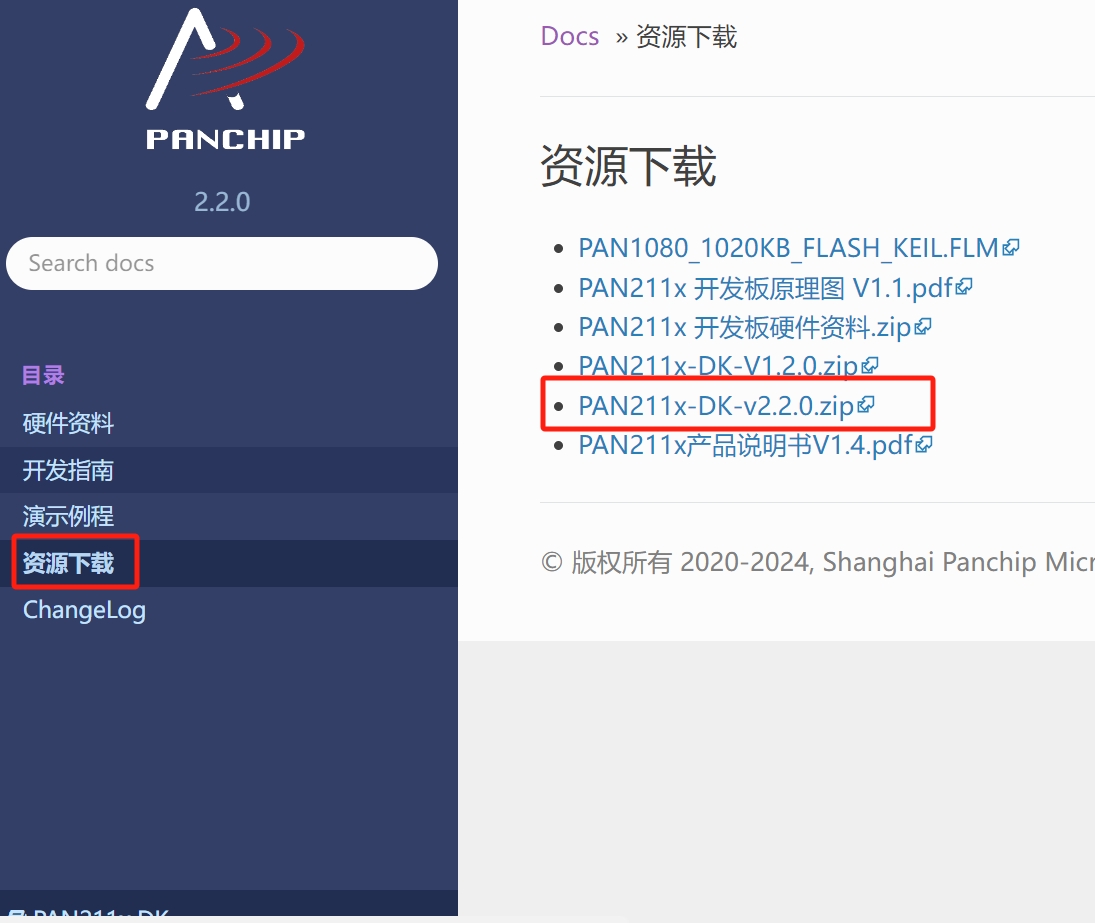

SDK下载地址

kompella

前天在深圳国际会展中心看到贵司展台，了解到这款芯片PAN2210，但忘了加销售人员的微信了。是否能给一下贵司业务人员的联系方式？

刘敏

kompella 发表于 2024-8-31 12:37
前天在深圳国际会展中心看到贵司展台，了解到这款芯片PAN2210，但忘了加销售人员的微信了。是否能给一下贵 ...

可以联系深圳办公室

Markson

在使用了官方SDK，01_SDK\example_spi_3line\00_normal_tx\radio里面的pan211.c中的PAN211_Init函数，发现代码会while (((PAN211_ReadReg(0x6D) & 0x80) != 0x80)); /* 或延时1ms以上 */在这里卡住，读出来的值是0x40，永远读不到0x80，所以一直在while1,，请问这个是什么问题呢？

刘敏

Markson 发表于 2025-9-15 15:24
在使用了官方SDK，01_SDK\example_spi_3line\00_normal_tx\radio里面的pan211.c中的PAN211_Init函数，发现 ...

这个函数是读FT数据判断，前面有个55ms和200us延时，适当加长点看看

Markson

刘敏 发表于 2025-9-15 17:36
这个函数是读FT数据判断，前面有个55ms和200us延时，适当加长点看看

按照说的加长延时问题得到解决，但是这个寄存器0x6D（或者初始化中一些寄存器）规格书没有描述，可以在哪个文档看到吗？另外我想获得开发板测试验证我需要通过什么途径呢

刘敏

Markson 发表于 2025-9-22 11:04
按照说的加长延时问题得到解决，但是这个寄存器0x6D（或者初始化中一些寄存器）规格书没有描述，可以在哪 ...

先加V线下购买，Miu_3603，淘宝磐启商城最近关闭了

michaelchain

最近在验证你们的PAN2110这个型号, 用工具填参数生成初始化代码没问题, 但是能否将寄存器的说明搞得完整一点?

PAN211x_datasheet_V1.5.pdf, 里面只讲了一部分 page0 的寄存器, page1的寄存器都没提. 这些寄存器能否补充一下文档, 至少给个名称缩写?

工具生成的 pan211.c 里面只有固定的初始化和固定的收发, 我用的时候是要加东西的, 设备对频开ACK, 对频完要关ACK切换频道, 工作模式还要跳频. 你们的代码工具就只能用一次, 之后没法再用工具去生成, 代码已经变掉了, 以后维护就只能在项目里改, 寄存器有个名称比较方便维护,

michaelchain

还有一个问题是关于自动应答,

手册里提到了自动应答 "PAN211x 的自动应答功能（Auto Acknowledgement）是确保数据可靠传输的重要机制。该功能允许接收端在成功接收到数据包后，自动向发送端返回一个确认包（ACK），以确认数据包的正确接收。这一过程是完全自动化的，无需主控单元的干预。"

但是在寄存器里面没有找到跟自动应答相关的配置说明, SDK例程里面增强模式的应答是用代码实现的, 不是自动应答. 能否补充一下自动应答对应的寄存器说明和收发例程?

更新: 知道这个自动应答什么意思了. 增强模式下接收端开了ack, 正常情况下接收到包之后就会自动把写进FIFO的数据ack回去, 不需要调txStart, 这就叫自动应答. 如果接收到的包设置了noack=1, 就不会ack, 你可以往FIFO写, 但是不会ack. 这是跟其它型号不一样的地方, 最好在手册里说一下.

还有一个TXRX切换等待时间的 TRXTWTL_CFG TRXTWTH_CFG, 手册上没说, ack内容怎么都发送不成功折腾了快一天, 后来看应用指南里的挨个试设置这个才成功.
